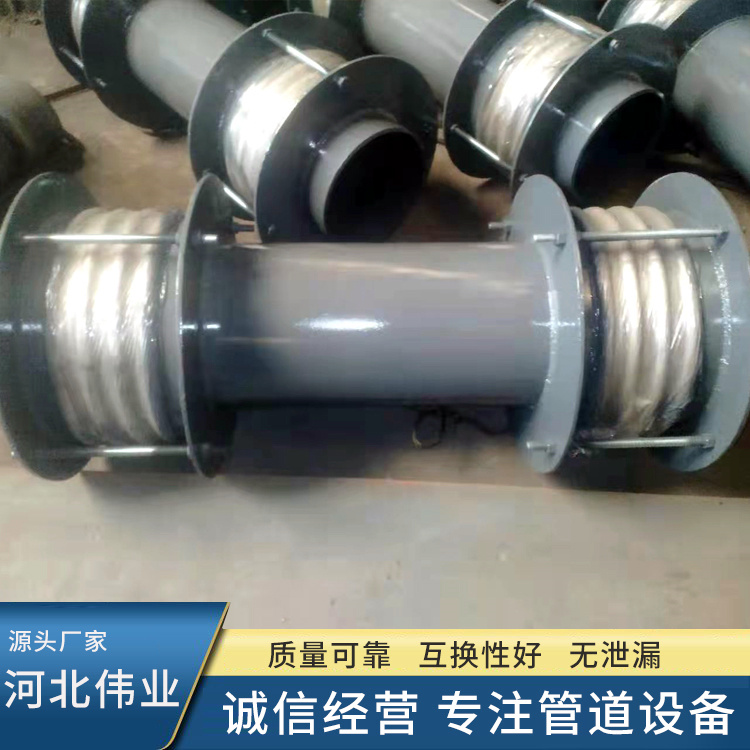

管道三維補償器結構、工作原理介紹

偉業波紋管公司生產的管道三維補償器、三維膨脹節按壓力及口徑可分為幾十種，均采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。同時，我公司可以為客戶提供完善的售后服務和技術支持，特殊型號波紋管補償器承接加工定制 0317-8184517/8185517 。

管道三維補償器的不銹鋼波紋管部分采用 1Cr18Ni9Ti 或 SUS304 材質制造，一次液壓成型工業，具有很強的耐磨性、補償量大、產品性能好、使用壽命長、等多種優點。

三維補償器適用于煤粉，熱風氣固兩相流體，在設計之初要考慮到灰 / 煤粉的高速摩擦，因此煤粉的高速磨擦和產品結構的不合理，是造成三維補償器過早損壞的主要原因。

常見的灰 / 煤粉管道工況：

 波紋管補償器管道流速為 15 ∽ 30m/s ，

 工作溫度 60 ℃，

 風壓≤ 500mmH2O 的一次風、三次風、三次風管道任意方向位移補償；

管道三維補償器特點：

不漏粉，不積粉位移剛度??；能夠吸收任意方向位移，撓性好；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。

 對于 200MW 以上功率的大型火機組，鍋爐燃燒器與煤粉管道接口處的垂直位移 200 毫米以上，水平位移、 40 毫米以上，三維補償器要盡可能近燃燒器安裝，并設置固定支架，使該三維補償器主要吸收鍋爐的位移

管道三維補償器常見的三種安裝方式：

  1. 靠近燃燒器入口處水平安裝

  2. 鍋爐的垂直位移，

  3. 鍋爐及煤粉管道的任意方向位移，

三維補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收。為減少磨損和流阻，波紋管補償器按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移Δ Y 。以確保把波紋管補償器能在水平狀態下工作。

關于三維補償器的設計：

       1.   根據波紋管的用途、補償量等因素，選擇合適的波數；

       2.考慮波紋管補償器在應力作用下的疲勞次數，選擇適合變形應力小、相應的波數。

      3.是否加強環，根據某些波紋管補償器適應較高的工作壓力，適當增加強環或多層結構。加強環是局部加強，多層結構是波紋管補償器整體加強。根據某些三維補償器工作時間長，是否需要添加導向裝置防止導致柱失穩。
