我廠關于非金屬補償器的構造以及應用

一. 非金屬補償器用途：
　　河北偉業波紋管制造有限公司是我國生產大型波紋補償器規格_全的_廠家，生產的產品也榮獲了河北省_商標和中國市場知名品牌，我廠生產的非金屬補償器也被稱為非金屬柔性補償器、非金屬膨脹節、非金屬伸縮節、纖維織物補償器。非金屬補償器可補償管道軸向、橫向、角向位移，具有無推力、簡化支座設計、_、_、消聲減振等特點，特別適用于熱風管道及煙塵管道。
　　　在煙風管道系統中，如果同時存在因溫度變化而引起的熱應力、設備的振動和固定支撐產生的局部應力以及系統安裝偏差產生的應力，采用硬性連接方式，必然會導致管道系統在_薄弱處發生形變或破壞。而如果采用柔性的非金屬補償器，_可以避免這種破壞的發生。這與非金屬補償器_的運動形式有關。這些運動形式決定了非金屬補償器的多維位移性能。　　
二.非金屬補償器連接方式和類型：
1.非金屬膨脹節連接方式：
　法蘭連接
　接管焊接兩種。

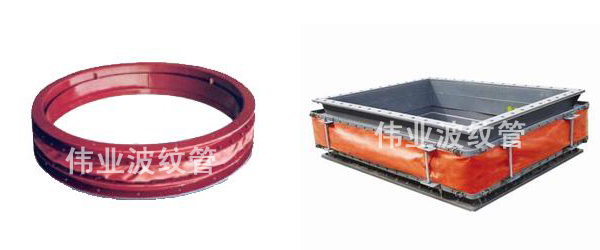

2.非金屬補償器類型可分為：
　直筒型非金屬補償器
　復式非金屬補償器
　角向型非金屬補償器
　方型非金屬補償器。
　
三.非金屬補償器的特點：

1補償熱膨脹：非金屬伸縮節可以補償多方方位變形和吸收設備震動，大大優于只能單式補償的金屬補償器。
 2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器/非金屬伸縮節/非金屬膨脹節較好的補償了安裝誤差。
3、非金屬膨脹節用于消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由于柔性非金屬膨脹節/非金屬伸縮節主體材料為纖維織物，無力的傳遞。用非金屬補償器/纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。
5、良好的_、_性：非金屬伸縮節/非金屬膨脹節選用的氟塑料、有機硅材料具有較好的_和_性能。
6、密封性能好：非金屬伸縮節/非金屬補償器有比較完善的生產裝配系統，纖維補償器可_無泄露。
7、體輕、結構簡單、安裝維修方便。
8、非金屬膨脹節/非金屬伸縮節價格低于金屬補償器、質量優于進口產品。價格是進口產品的1/2——1/5
四．安裝說明和注意事項
1、補償器的安裝應在冷態進行，安裝誤差：

a、煙風道兩接口法蘭中心線應保持在同一軸心線上，同軸度誤差為±5mm；

b、扭轉角度偏差不大于10°；

c、上下或左右的偏移角度±0.1°；

d、補償器伸縮節安裝長度應為L±5mm。

2、補償器展開截面<1m2時，與配套附件整體組裝出廠；     補償器有效截面積>1m2時，分體裝出廠，在用戶現場焊接組裝。

3、補償器安裝完工后，應按補償量調整定位桿內的螺母。4、防止重物沖擊和金屬銳角刺破伸縮體圈帶。
